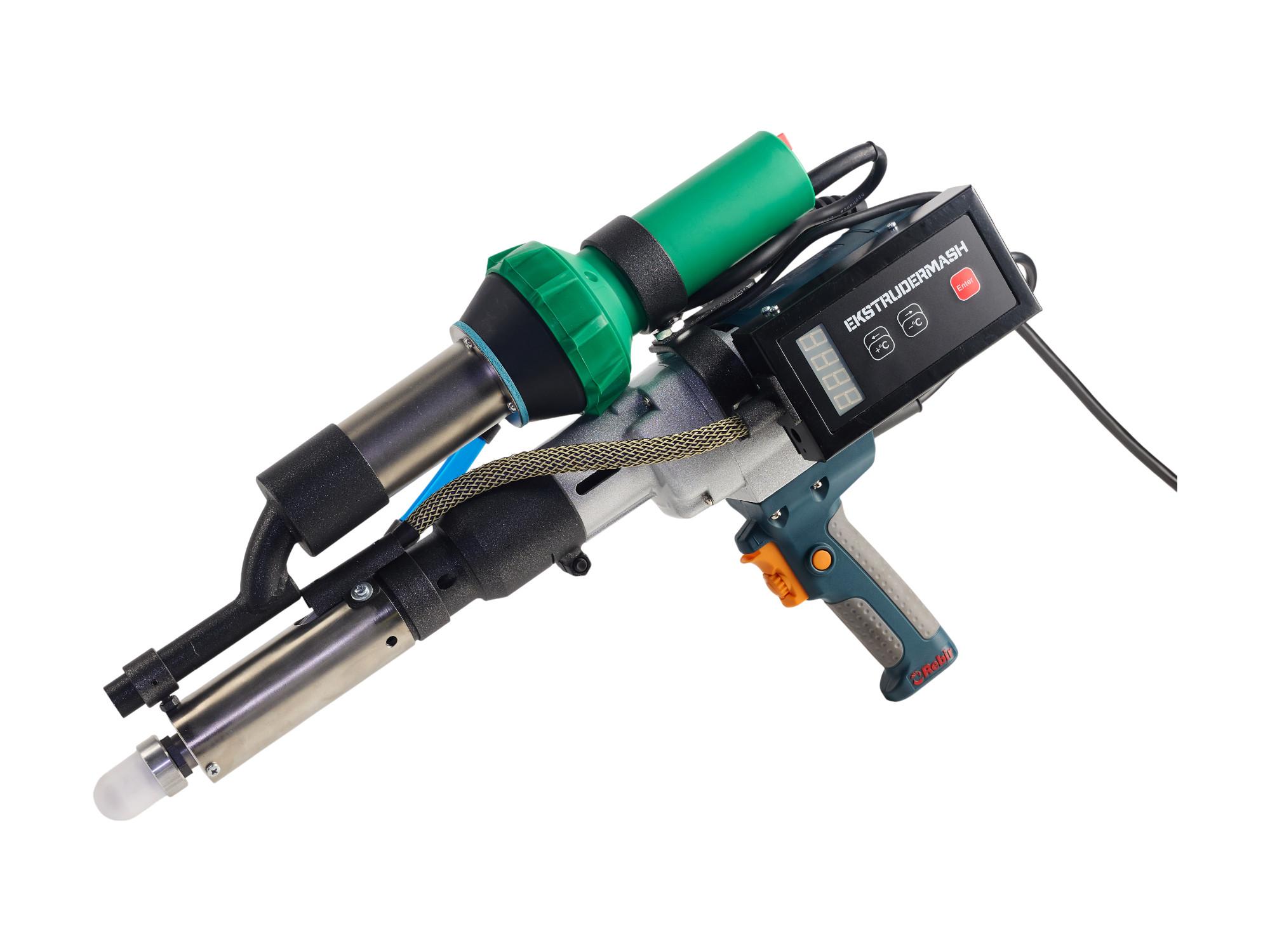

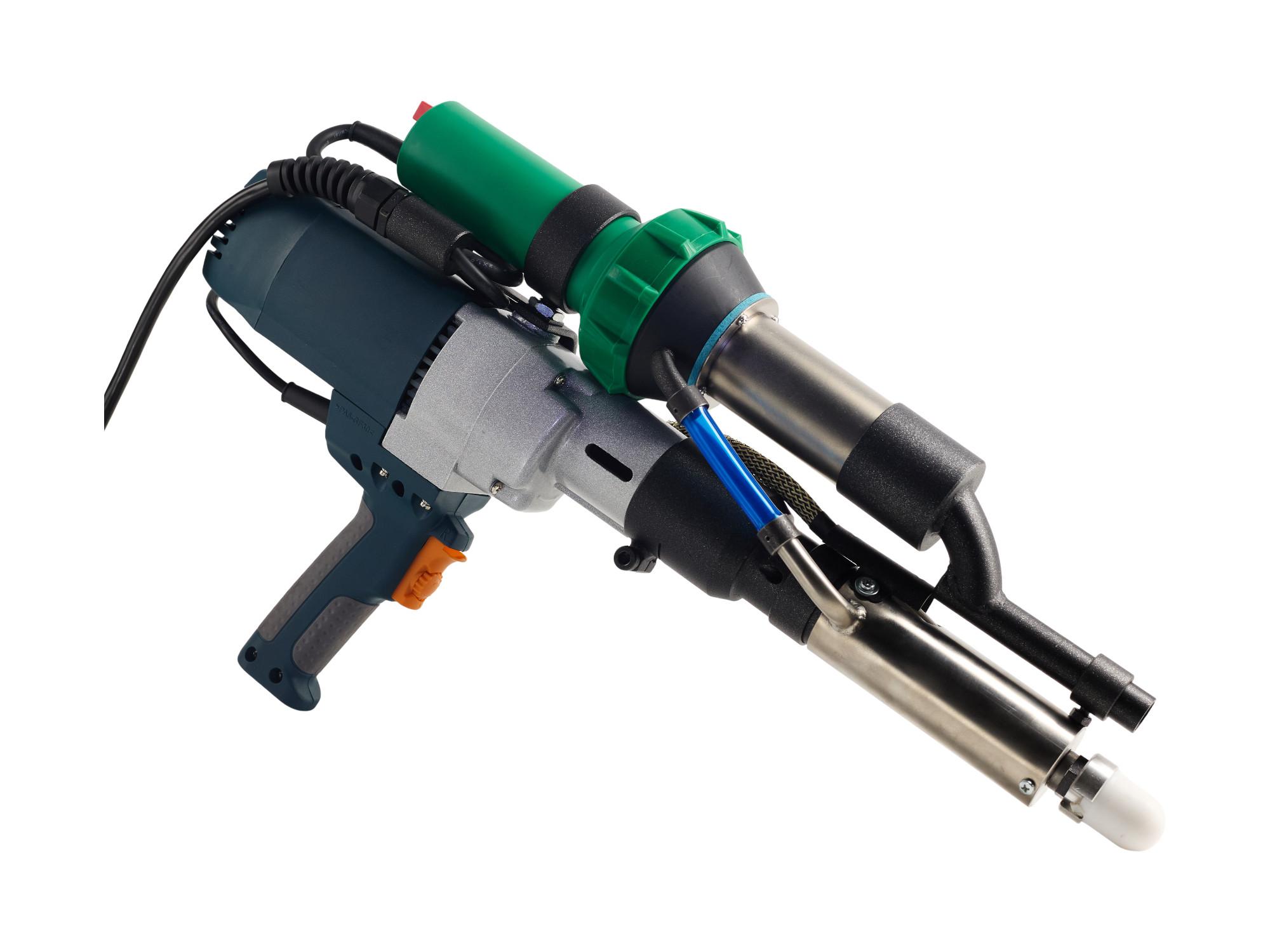

Ручной экструдер для ПНД «Лидер-3» с раздельным нагревом
Ручной экструдер для ПНД «Лидер-3» — это профессиональный сварочный экструдер по пластику с раздельной системой нагрева, ориентированный на точный контроль процесса сварки. Конструкция экструдера построена на базе проверенного привода REBIR мощностью 1700 Вт, что обеспечивает стабильную работу при длительных нагрузках.

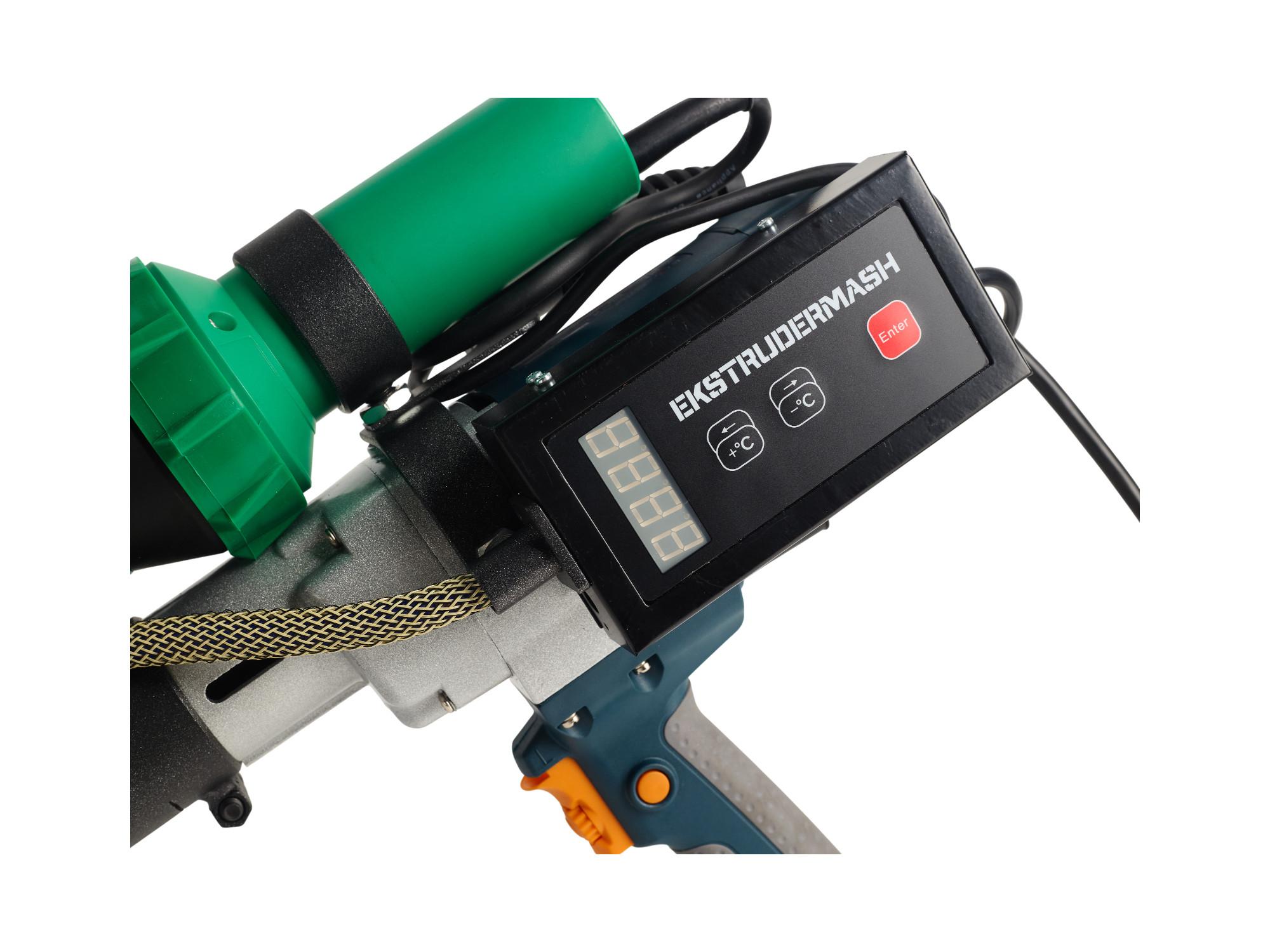

Нагрев расплава в экструдере реализован с помощью хомутового (кольцевого) нагревателя, установленного непосредственно на цилиндре расплава. Температура регулируется отдельным регулятором, размещённым на корпусе экструдера. Такое решение позволяет точно управлять параметрами экструзии независимо от воздушного нагрева.
За прогрев зоны сварки отвечает встроенный фен мощностью 3400 Вт, который эффективно прогревает корень шва в процессе работы. При этом система подачи воздуха организована таким образом, что формируется не только поток горячего, но и холодного воздуха, необходимого для защиты механической части.
Технологические отверстия для захода сварочного прутка расположены с левой и правой стороны, что допускает одновременную работу двумя прутками. Дополнительно в конструкции реализовано принудительное охлаждение камеры захвата прутка. Воздушный термобарьер автоматически пресекает инерционную передачу тепла от зоны нагрева к приводу, обеспечивая длительный рабочий цикл без перегрева.
Шнек экструдера закреплён на конус Морзе, аналогично токарным станкам, что гарантирует точную соосность и надёжную фиксацию. Важным элементом конструкции является бронзовая фильера, запрессованная в цилиндр расплава. Такое исполнение создаёт необходимое давление для качественного смешения экструзии. Расплавленный материал выходит через систему мелких технологических отверстий, формируя аккуратный и равномерный сварной шов.
По своей конструкции и принципу работы ручной экструдер для ПНД «Лидер-3» относится к категории профессионального оборудования с акцентом на стабильность, точность и контроль параметров сварки.
Конструктивные и технические характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | Ручной экструдер для пнд |
| Тип нагрева расплава | Хомутовый (кольцевой) |
| Привод | REBIR |
| Мощность привода | 1700 Вт |
| Мощность фена | 3400 Вт |
| Регулировка температуры | Механическая |
| Присадочный материал | Пруток круглого сечения |
| Отверстия для прутка | 2 (слева и справа) |
| Возможность работы двумя прутками | Да |
| Тип крепления шнека | Конус Морзе |
| Фильера | Бронзовая, запрессованная |
| Охлаждение | Принудительное, камера захвата прутка |
| Электропитание | 220 В |
Общая концепция модели «Лидер-3»
Экструдер «Лидер-3» выполнен в формате ручного профессионального инструмента с раздельным управлением нагревом расплава и зоны сварки. Конструкция ориентирована на стабильное давление экструзии, точную центровку шнека и защиту привода от тепловых нагрузок. Такое сочетание технических решений формирует контролируемый процесс сварки и визуально ровный шов.
